Didelio tikslumo mažos CNC tekinimo staklės

Didelio tikslumo mažos CNC tekinimo staklės yra plačiai naudojamos, gali būti naudojamos apdirbant veleną, disko tipo ruošinius, galima apdoroti ne apskritą kreivę. Sistema ir priedai bus pasirenkami pagal pageidavimą.

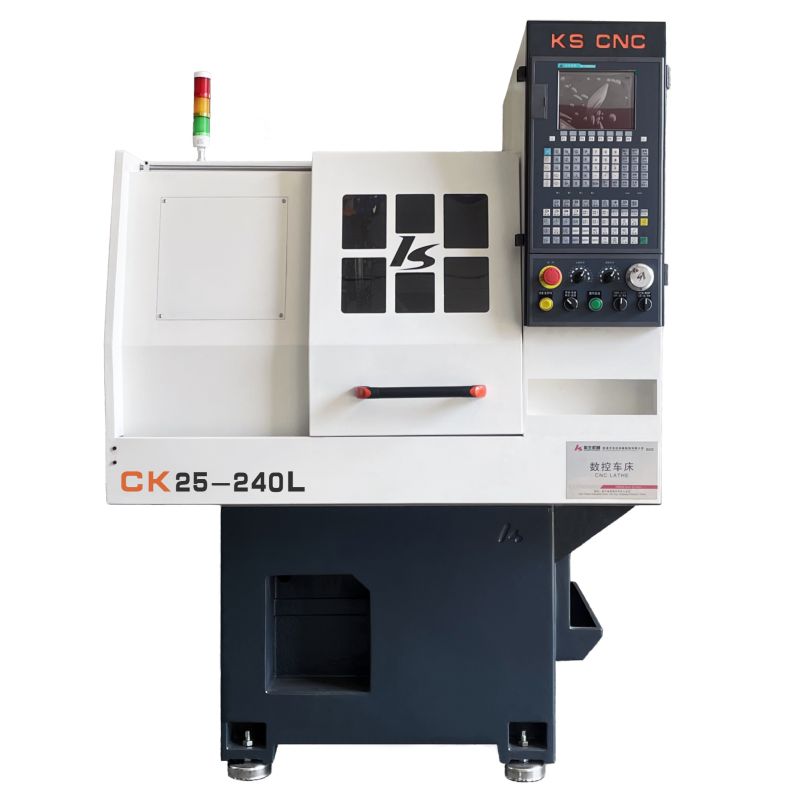

Modelis:TCK25-240L

Siųsti užklausą

Prekės aprašymas

Išsamus didelio tikslumo mažų CNC tekinimo staklių gaminio pristatymas

TCK25-240L didelio tikslumo mažos CNC tekinimo staklės yra nebrangios, praktiškos, geros kokybės staklės. Mašina turi labai platų naudojimo spektrą, tinkantį vidiniam ir išoriniam tekėjimui, smailėjimui, apskrito lanko, sriegio, gręžimo, ašies ir disko ruošinio išpjovimui. Taip pat galima apdirbti ne apskrito kreivės apdirbimą, galite pasirinkti CNC sistemą ir pasirenkami priedai pagal jūsų poreikius.

Standartinė didelio tikslumo mažų CNC tekinimo staklių konfigūracija

Spindleï¼Spindelio blokas
Systemï¼Vėjas 2000TCEVï¼Standartinisï¼
GSKï¼Neprivalomaï¼
KNDï¼Neprivalomaï¼
Inverterï¼SINEE
Linijinis vadovasï¼CSK
Bearingï¼HRB
Rutulinis Screwï¼QIJIAN / QIXUAN
Motorï¼Servovariklis

Didelio tikslumo mažos CNC tekinimo staklės parametras

		Vienetas	TCK25-200L
Gamybos pajėgumai	Maks. siūbuoti virš lovos	mm	210
	Maks. siūbuoti per skersinę čiuožyklą	mm	120
	Apdorojimo trukmė	mm	240
	Dia. veleno skylės	mm	25
Suklys	Jig	N/A	apkaba
	Greičio diapazonas	rpm	100-5000
	Pabaigos specifikacija	N/A
Maitinimas	X ašies greitas judėjimas	m/min	28 (2510)
Maitinimas	Z ašies greitas judėjimas	m/min	28 (2510)
Insultas	X ašies maks. kelionė	mm	240
Insultas	Z ašies maks. kelionė	mm	240
Tikslumas	X/Z ašies kartotinis padėties nustatymo tikslumas	mm	0.005
Variklis	Servo variklis	kw	1.5
Kita	Tvirtinimo režimas	N/A	Pneumatinis suspaudimas
	Įrankių laikiklis	N/A	Pjovimo išdėstymas
	Įrankio dydis	mm	16
	Pakrauto įrankio skaičius	vnt	6
	Bendri matmenys (LPA)	mm	110010601700
	Aukštis (nuo pagrindo iki veleno)	mm	1010
	N.W		850

Didelio tikslumo mažų CNC tekinimo staklių savybės

1. Lietas monoblokas, pasvirusi lovos konstrukcija.
2. Sunkios konstrukcijos, mašinos pagrindas ir lova yra vientisas liejimas.
3.HIWIN/CSK ritininio tipo linijinio judesio kreiptuvas.
4. Aukštas apdorojimo efektyvumas ir didelis tikslumas.
